Kulturní a obchodní centrum – Nový Smíchov v Praze 5 na Smíchově v sobě zahrnuje velké množství obchodů, z nichž největší je hypermarket Carrefour, dále multikina a zařízení pro zábavu. V tomto komplexu jsou také obchodně-administrativní prostory a pochopitelně i služby. Součástí této rozsáhlé budovy je také velkokapacitní podzemní parkoviště a prostor pro relaxaci vytvořený jednak v oblasti zastřešené pasáže uvnitř komplexu, a jednak na střeše budovy.

Střešní plášť kulturního a obchodního centra „KOC„ vybudovala v roce 2001 firma FALK s.r.o. Střešní plášť je v mnoha směrech ojedinělým a unikátním dílem v tomto oboru. Jmenujme nyní alespoň dvě nej:

1. Jedná se patrně o největší zelenou střechu co kdy byla realizována v ČR – výměra ozelenění přes 24 000 m² (plocha komplexu je celkem 40 000 m²).
2. Střešní plášť (stěna) se zatravněním ve spádu 58° je nejstrmější dosud realizovaný projekt v Evropě a možná i na světě.

Obr. 1 - Pohled na ozeleněný plášť se sklonem 58°	Obr. 2 - Pohled na část ozeleněných střešních ploch

Vybudování této střechy kladlo na realizátory velmi vysoké nároky. Na komplexu „KOC„ se nachází celkem 19 různých typů skladeb, které se vzájemně prolínají a vyskytují se zde i skladby s intenzivní zelení. Na střeše jsou např. do trávníku vsazeny speciální platany, které jsou upravovány do tvaru deštníků a z trávníku jsou koruny stromů ve večerních hodinách osvětleny zabudovanými bodovými svítidly.

V této části ozeleněné střechy, která zatím není přístupná veřejnosti má být také otevřena zahradní restaurace jejíž betonový skelet musel být realizován až po provedení izolačních vrstev, což kladlo vysoké nároky na koordinaci stavebních prací s ohledem na ochranu již provedených izolací.

Obr. 3 - Lávka pro pěší z nákupního cebtra do parku Sacré Coeur

Právě z parku Sacré Coeur je nejlépe vidět hlavní plocha „KOC“ s rostlinkami, která je vybudována se spádem 12%, přičemž délka spádu je v některých místech přes 42 m. Provedení této plochy bylo náročné na provedení jednotlivých vrstev střešního pláště, na odvodnění střechy, aniž by toto odvodnění způsobilo následnou erozi zemních substrátů. Bylo nutné např. zajistit postupné odvádění vody z plochy střechy a vhodně vybudovat kotvení jednotlivých vrstev.

Obr. 4 - Provádění hydroizolační vrstvy	Obr. 5 - Provádění hydroizolační vrstvy

Střecha komplexu „KOC“ po více jak dvou letech plní svou hlavní funkci. Při pohledu na plochy střech s rostlinkami v průběhu roku je patrné, že ne vše je v pořádku. Na střeše „KOC“ bylo od otevření v roce 2001 vidět mnohé: různě udržované nebo neudržované plochy s rostlinkami, uschlá tráva cca 1 metr vysoká …..

Právě tato velká zelená plocha na střeše budovy je důkazem toho, že se jedná o střechu - plochu údržbovou. Technicky zvládnutá náročná stavba má v určitých obdobích v průběhu roku vadu na kráse.

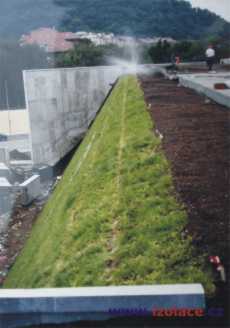

Obr. 6 - Okamžité zavlažování po ozelenění strmého střešního pláště	Obr. 7 - Vnitřní dvorana pár týdnů před zahájením provozu

Pozitivní vliv této ozeleněné střechy budovy KOC v městské zástavbě v Praze je zřejmý:

• zelené plochy udržují vlhkost vzduchu a zlepšují kvalitu vzduchu,
• zlepšují tepelné vlastnosti střech budovy a zvyšují u skladby střechy fázový posun,
• zadržovaní vody v zelené střeše a zpomalení odtoku vody do městské dešťové kanalizace
• vytváří kvalitativně lepší prostředí, pozitivně působí na psychiku obyvatel, vytváří zónu relaxace uvnitř městské zástavby.

Je nepochybně zřejmé, že výstavbu střechy takového rozsahu s řešením mnoha neobvyklých problémů spojených s koordinací jednotlivých technologických etap, skladeb a detailů, je možné svěřit pouze renomované firmě s kvalitním managementem a s vícestupňovou kontrolou kvality prováděných prací.

Při pohledu na obrázeky je možné dospět k dojmu, že se jedná o zelenou střechu „jen trošku většího rozsahu“. U zelené střechy této stavby je ovšem celá řada stavebních konstrukcí nyní zakryta. Po prostudování projektu stavby „KOC – Nový Smíchov“ je zřejmé, že pod vrstvami substrátu a pod dalšími vrstvami se skrývá velmi členitý tvar budovy s různými typy podkladních konstrukcí, se střechami s různými spády 1 %, 2 %, 5 %, 12 %, stěna o sklonu 58° a s prostory, které vytvořily zónu relaxace na střeše jejíž součástí jsou i stromy. Pro stromy bylo na střeše nutné vybudovat speciální stavební konstrukce vhodné pro osazení kontejnerů (vysokých více jak metr), a také stavební konstrukce pro pochozí terasy a pochozí rošty umístěné na úrovni povrchu substrátu u stromů.

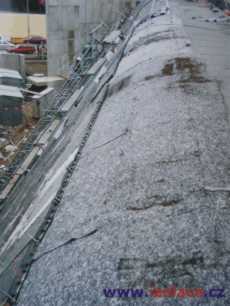

Obr. 8 - Část ozeleněných ploch	Obr. 9 - Hydroizolace horní hrany nejstrmnější části střešního pláště

Na většině ploch jednotlivých střech u KOC Nový Smíchov (tj. u zelených střech na největší části plochy střechy budovy, na šikmé stěně, na pochozích i nepochozích plochých střechách, terasách i plochách se zelení v úrovni terénu v těsném okolí budovy i v prostorách se stromy u zastřešené pasáže) byla použita dvouvrstvá hydroizolace z francouzských elastomerových bitumenových pásů výrobce Siplast s.a. (člen Icopal group).

Na ozeleněných plochách tohoto komplexu jsou elastomerové bitumenové hydroizolace vyrobeny ze speciální směsi proti prorůstání kořínků rostlin. Hydroizolace Siplast jsou všesměrově pružné pásy modifikované stabilním typem syntetického kaučuku, jsou dlouhodobě spolehlivé, a mají úspěšně provedeny atesty na základě zkoušek simulovaného stárnutí UEAtc. Po celou dobu výstavby střešních plášťů byla při řešení jednotlivých problémů, skladeb, detailů jak na stavbě, tak i u architektů a projektantů k dispozici technická podpora odborných pracovníků Icopal s.r.o. Z použitých hydroizolací jmenujme např. Graviflex 2000, Preflex 2000, Parafor solo AFX, Paradiene FM, Paradiene 40.1 AS.

O výstavbě KOC Nový Smíchov by „bez nadsázky“ bylo možné napsat knihu. V rámci tohoto článku není možné u tak rozsáhlé a na výstavbu náročné stavby popsat jednotlivé skladby, použité výrobky, detaily apod., neboť na střeše budovy se vyskytuje mnoho různých typů skladeb střešních plášťů, které byly vybudovány v různém časovém období nad různými podkladními stavebními konstrukcemi (monolitický železobeton, železobeton v trapézovém plechu, železobetonové prefabrikáty, ocelové montované konstrukce, dřevěné konstrukce ad.). Jako určitou zajímavost lze uvést použití rektifikačních podložek PLOTT ZOOM, které byly použity pod dlažbu, pod pochozí rošty, např. i pod železo-betonové pochozí panely. Výškově nastavitelné podložky umožnily na střechách ve spádu vytvořit terasy a plochy v prostoru plánovaného občerstvení na střeše budovy ve vodorovné rovině.

Obr. 10 - Podložky Plott Zoom

Následující příklady řešení některých vybraných problémů svědčí o značné náročnosti této stavby:

• řešení pláště budovy u ozeleněné stěny (skladby, detaily, kotvení jednotlivých vrstev),
• řešení skladeb a detailů u zelené střechy ve spádu 12 % o rozměrech střechy cca 120 m x 38 m např. s ohledem na problematiku odvodu dešťové vody z přívalových dešťů a kotvení jednotlivých vrstev,
• řešení detailů izolací u jednotlivých typů střech při jejich výstavbě při různé rozpracovanosti jednotlivých etap a sekcí stavby např. s ohledem na minimalizaci zatékání do objektu v průběhu výstavby,
• řešení a řízení organizace jednotlivých stavebních profesí při výstavbě,
• řešení a řízení dopravy materiálů na stavbu a po stavbě uprostřed městské zástavby Prahy – Smíchova, v oblasti s již tak dopravně přetíženou sítí komunikací, atd.

Výše citovaná problematika výstavby tak rozsáhlého komplexu svědčí také o nesmírném úsilí všech zúčastněných stavebníků a odborníků jak ve fázi projektu stavby, tak při vlastní výstavbě.

Při pohledu na ozeleněnou plochu KOC - Nový Smíchov v centru městské zástavby je zřejmé, že hlavně obyvatelé Smíchova i návštěvníci tohoto komplexu přínos ekologické stavby jistě ocení, neboť zelená plocha s vegetací, může být při prováděné pravidelné údržbě pro mnohé občany v rušném centru města skutečnou oázou.
